FUENTE SWITCHING - POWERS3A

i) Fuente Switching para operar desde baterías 12 o 24V, obteniendo +5V/1A o 3A regulados, y opción de hasta 2 módulos de +/-12V, 400mA (ó +/-15V, 300mA) y -5V, 100mA, regulados. Esquemáticos y documentación completa. Modelo A, 3A, sin módulos, placa armada.

ii) Idem i) Kit para armar, usuarios intermedios, completa documentación, e instrucciones de armado.



Diagrama de aplicación típica. Fuente Switching para operar desde baterías.

  • Descripción: Fuente switching para operar desde baterías 12 o 24V, obteniendo +5V/1A o 3A regulados, y opción de hasta 2 módulos de +/-12V, 400mA (ó +/-15V, 300mA) y -5V, 100mA, regulados. La placa tiene un nivel ajustable de alarma por batería baja y otro de desconexión por descarga excesiva, utilizando un ICL7665. Entrada para ON/OFF digital. Rendimiento 75 a 80%................................................ (PDF 267K).Powers3a Descripcion Sp rev2001as.pdf
  • Circuito (Esquemático) ....(PDF 67K). SchemSpPowers3As.pdf
  • Nota de Aplicación............(PDF62K). Selección de componentes Powers3as.pdf
  • Kits de Placas o Placas/Componentes. Placas listas para usar.

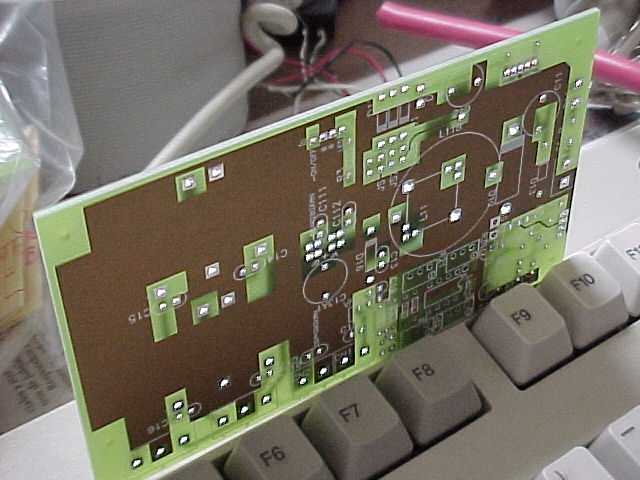

  • Vista de la Plaqueta Powers3a.pcb

  • Detalle armado Powers3a.pcb para 12V
  • Aplicación de Powers3a.pcb (der. abajo) para 24V, en SISMED (UNPA/UMAG).





L&R Ingeniería - Teófilo de Loqui 58 - 9400 Río Gallegos - Argentina - TE/FAX +54 (0) 2966 430923
