CONVERTIDOR L&R C3

i) Convertidor CC/CC Switching 48V/0.5kW a 0-30V/0-16A, armado y calibrado en gabinete metálico. Esquemáticos y documentación completa.

ii) Idem i) Kit para armar, usuarios avanzados solamente, completa documentación, archivos Matlab e instrucciones de armado.

   Lista de Precios y condiciones de envío

Convertidor Switching para Protección Catódica utilizando energías solar ó eólica.
Puede ser utilizado en:

a) Sistemas Aislados - Industria Petrolera.
b) Como Fuente de alimentación de alto rendimiento y poder.
c) Educación: Ejemplo de Arquitectura Switching Buck (Step Down). Se entrega con CD de esquemáticos completos, lista de componentes, Archivo .m de respuesta en frecuencia Matlab, consideraciones de diseño, Instrucciones de armado. Opcionalmente en forma de kit, sólo usuarios avanzados.

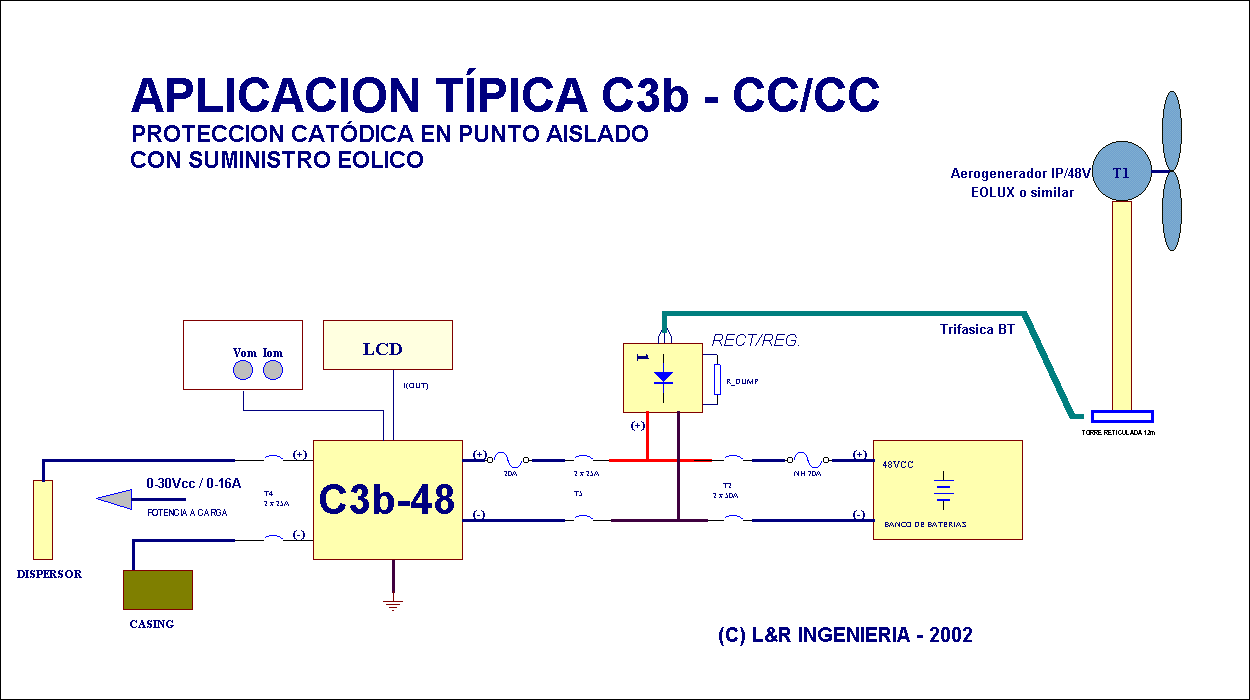

  • Descripción: Convertidor de Protección Catódica de arquitectura buck, para operar desde un banco de baterías de 48V, obteniendo una salida ajustable de hasta 30V y 16A. Diseñado para operar con convertidores eólicos. Incorpora protecciones de SobreTensión y Temperatura, corte por baja tensión e interfase para control digital externo. Rendimiento 80% (PDF 217K).C3b Caracteristicas rev2002s.pdf
  • Circuito (Esquemático) ....(PDF 259K). SchemSpC3bs.pdf
  • Nota de Aplicación............(PDF 321K). C3b Descripcion Instalacion PC rev2002s.pdf

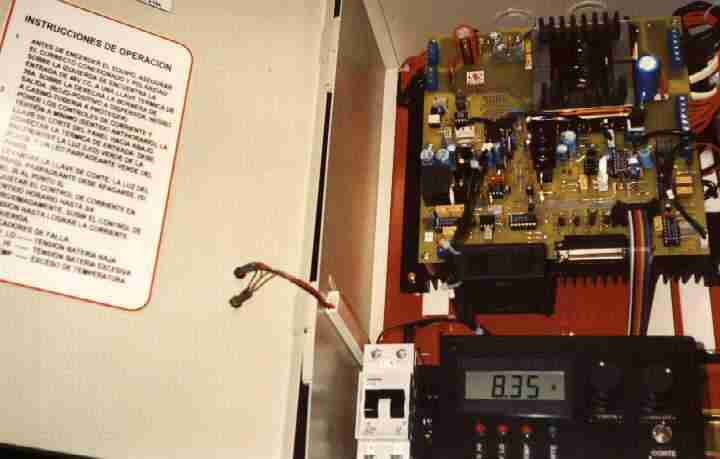

  • Kits de Placas o Placas/Componentes. Placas listas para usar.

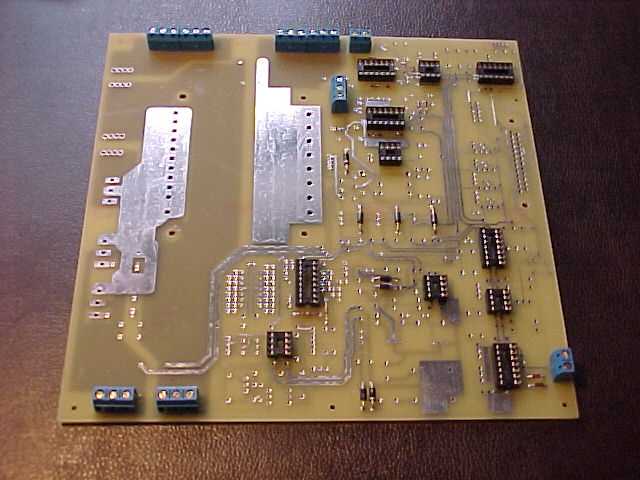

  • Vista de la Plaqueta

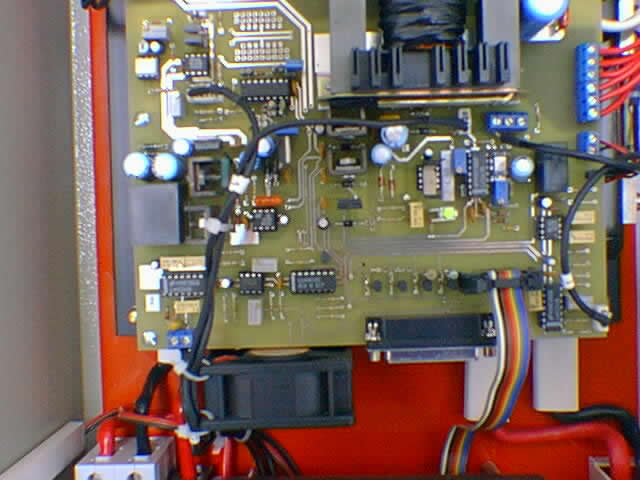

  • Detalle armado

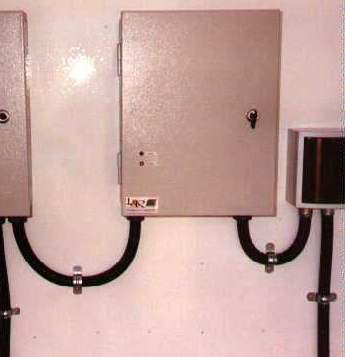

  • Aplicación de C3b (Perez Companc [hoy Petrobras]-ChAk12 -Operando desde 1998).
